气体精准定量分析综合解决方案

Solutions for precise quantitative analysis of gases

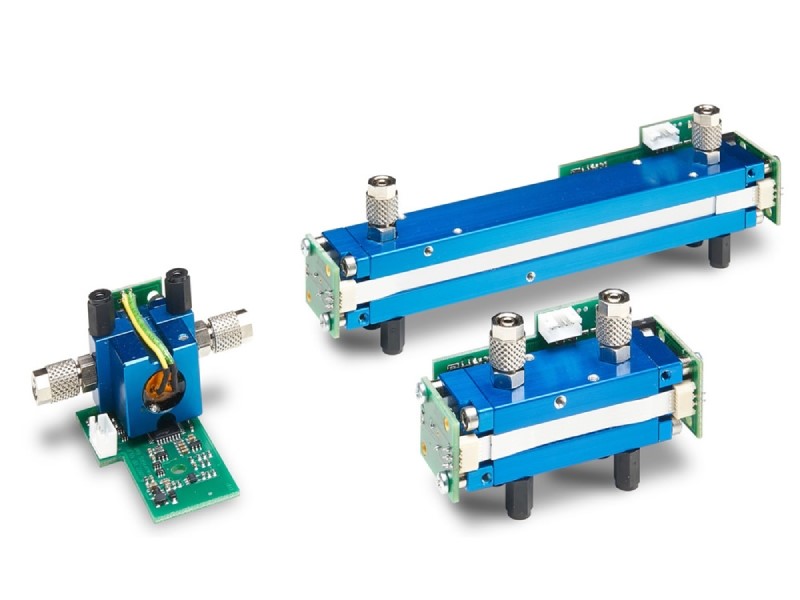

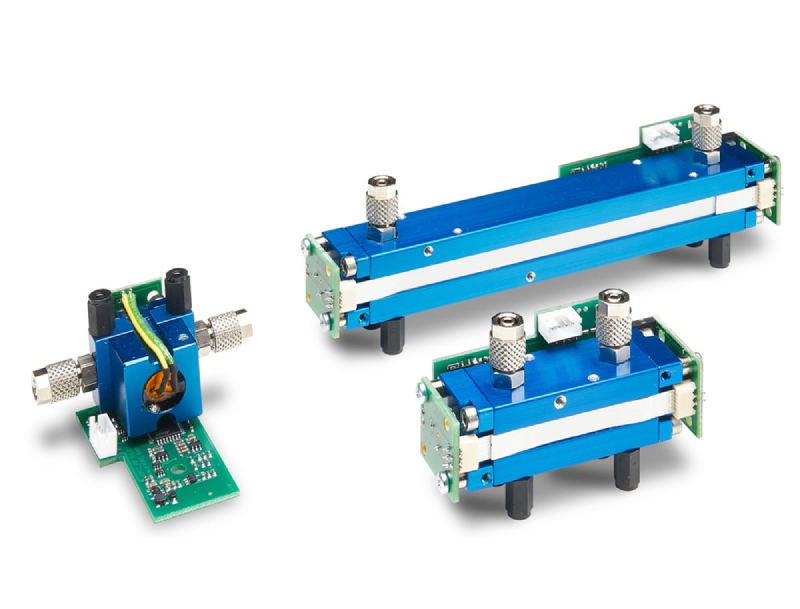

工业级红外非分光气体传感器

型号:FLOWEVO / FLOWEVO plus

FLOWEVO FLOWEVO plus  基于红外吸收原理,在精度、可靠性和效率上都遵循高的标准。

使用光学原理,模块不会受磨损、或发生化学反应。几乎无需任何维护保养。

利用红外原理为基础,通过检测气体的独特吸收光谱,从而做出准确的定量分析算出其浓度值。

您也可以发送邮件至邮箱info@sigas-group.com联系我们

产品详情

FLOWEVO / FLOWEVO plus 基于红外吸收原理,在精度、可靠性和效率上都遵循高的标准。

使用光学原理,模块不会受磨损、或发生化学反应。几乎无需任何维护保养。

利用红外原理为基础,通过检测气体的独特吸收光谱,从而做出准确的定量分析算出其浓度值。

所有被测量气体吸收红外辐射在一个不同的光谱范围也就叫做“指纹”,从而保障良好的气体选择性,减少交叉干扰影响。最终得到的易于使用的浓度信号,是在考虑到所有的温度漂移影响之后,对浓度信号做补偿得到的综合评估值。

所有FLOWEVO / FLOWEVO plus产品都选配恒温外壳,具有恒温隔热的功能。

FLOWEVO / FLOWEVO plus的外壳为铝制外壳,配备软管连接,用以防止传感器机械损坏,并保证在检测过程中气体的正常通入。在软管与气室的连接端口使用内径3mm和外径5mm的接口,以保证软管与气室的正确连接。外壳配备了纤维隔热层,以确保在高环境湿度下外壳内不会有冷凝蒸汽。


FLOWEVO plus特性升级:

▪低噪声,快速响应时间

▪集成主动加热,以提高传感器的稳定性,防止内部潮湿

▪支持RS232和RS485数字接口

▪支持不同的模拟接口

▪可提供主动气室压力补偿

▪标准24VDC电源输入

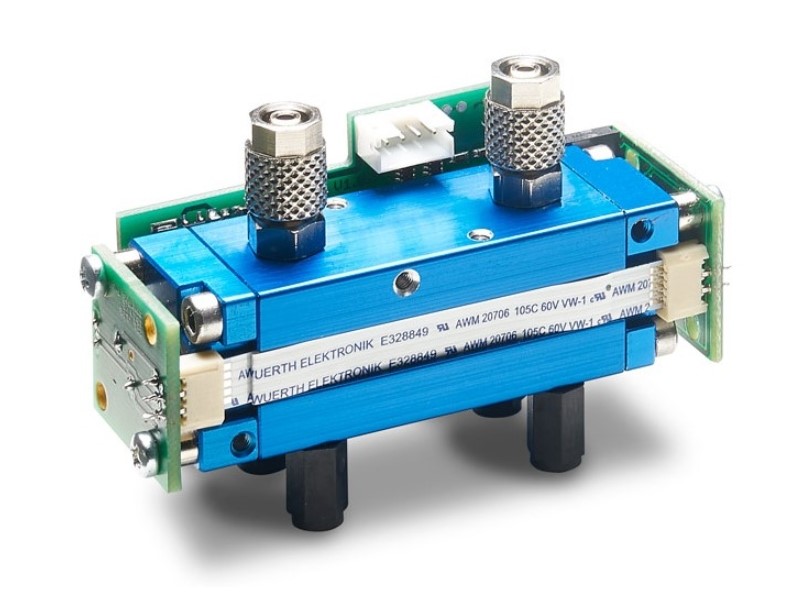

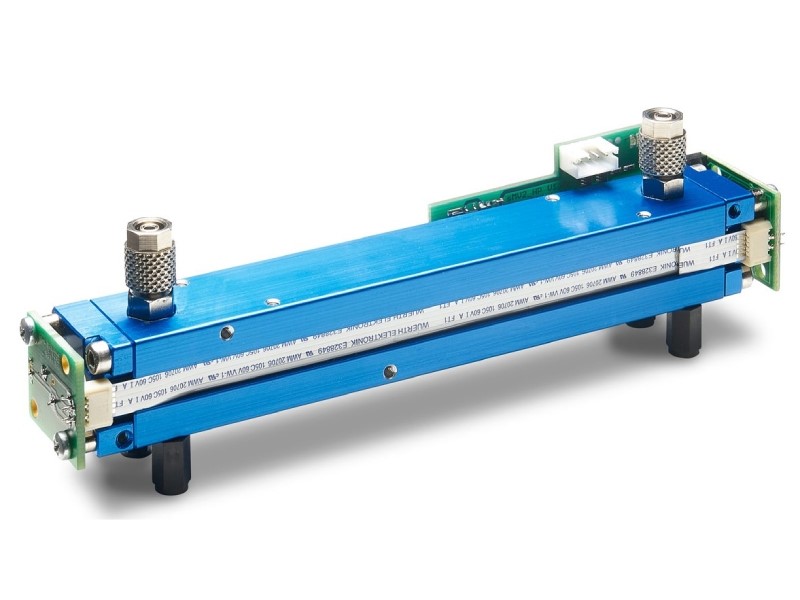

 FLOWEVO

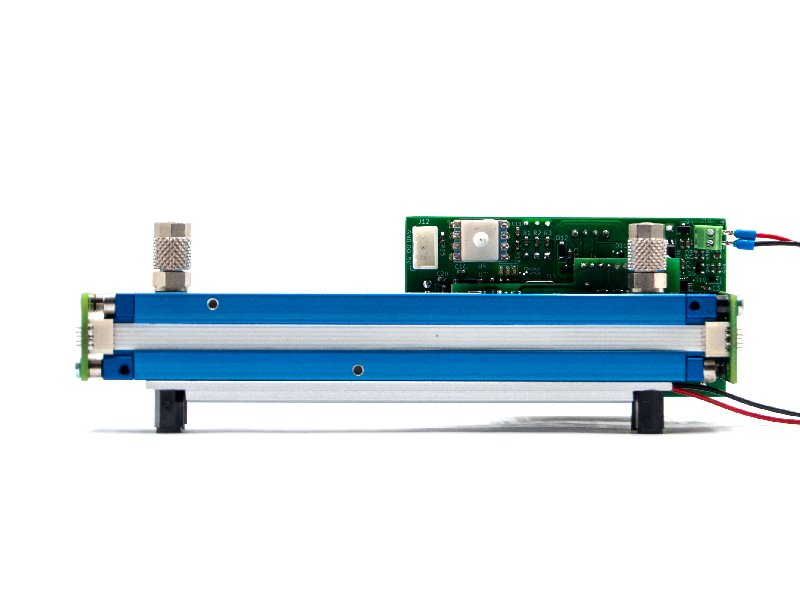

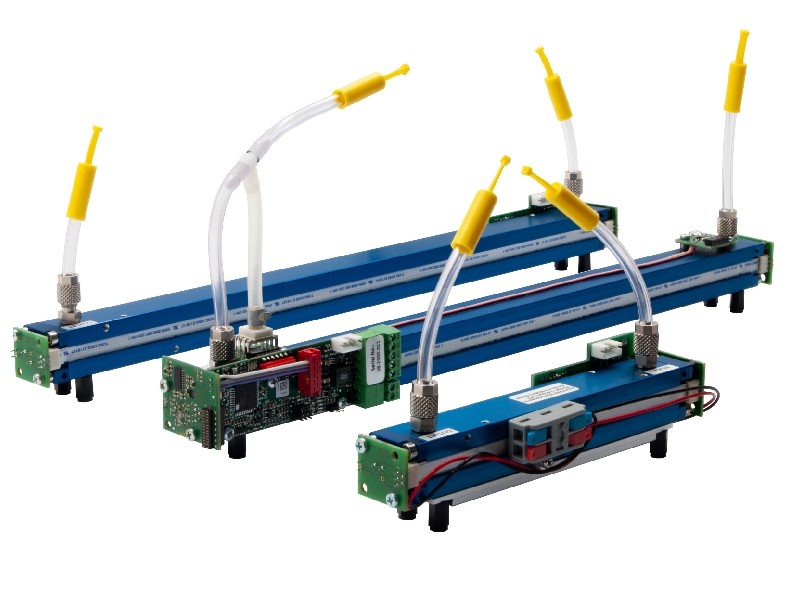

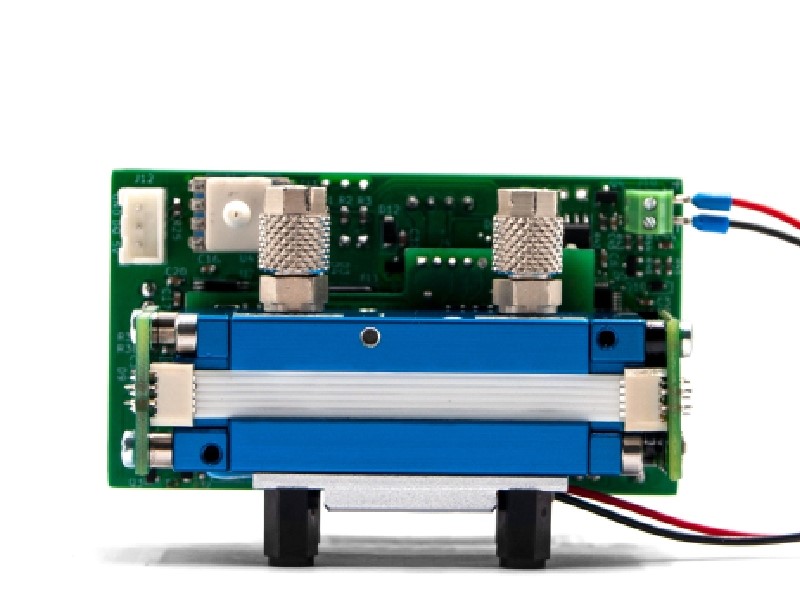

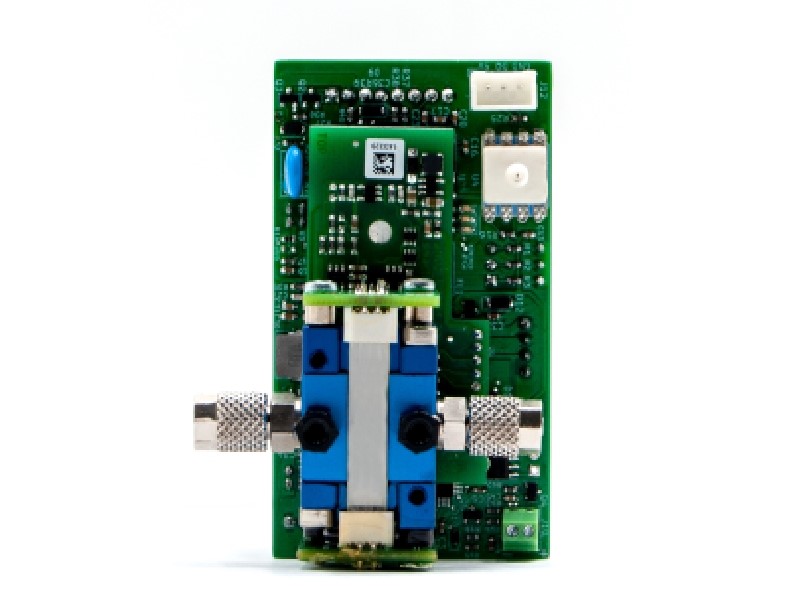

FLOWEVO plus


产品优势

高选择性:受其他气体的交叉干扰影响小

传感器寿命长:使用光学原理,使用寿命长达10年

快速响应时间: T90在快速模式下小于3秒

稳定可靠的红外光源配备镀金气室,漂移小,延长校准周期

所有FLOWEVO / FLOWEVO plus产品都可配备有效消除光源的杂散光铝制恒温外壳


技术指标



FLOWEVO

FLOWEVO plus

检测原理

NDIR 非分散式红外(双光束)

检测量程

详见列表

供气方式

泵吸式

尺寸

详见机械图纸

管路连接

3mm 内径, 5mm 外径(标准)

读取噪声ABS(典型值)

±0.1%FS@ T90 <14sec (标准模式)
±1%FS @ T90 <3sec (快速响应模式)

 ±0.075%FS @ T90 < 3sec

读取频率

Max 2.5Hz

Max 10Hz

响应时间(T90)

T90 <14sec (标准模式)

T90 <3sec (快速响应模式)

T90 <3sec

数字分辨率(@零点)

1 ppm ...0.1 Vol.%

最低检测下限 (3sigma)

≤ 1 % FS(典型值)

重复性

≤ ±1 % FS

线性误差

≤ ±1 % FS ( 根据传感器类型而定)

稳定性(零点)

≤ ±2 % FS /12

稳定性(量程点)

≤ ±2 % FS /12

温度漂移 (零点)

≤ ±0,1 % FS °C

温度漂移 (量程点)

≤ ±0,15 % FS °C

压力漂移

0.1 % up to 0.2 % 读取值每mbar

工作温度

0 °C  50 °C

存储温度

-20 °C60 °C

环境湿度

0 %95 %相对湿度(非冷凝 )

环境压力

800  1200 mbar

预热时间

< 2 分钟(冷启动)

< 30 分钟 全规格

流量

0.11.0 L / min (恒定流量)

数字输出

Modbus ASCII RTU TTL
2400-115.200 auto Baud/ auto Frame

Single Wire

2400-115200 Auto baud rate, auto frame

- Free ASCII

- Modbus ASCII

- Modbus RTU

- EVO Modbus ASCII

- EVO Modbus RTU



9600, 8, none, 1

- SCII Modbus RTU

选配:模拟量输出

选配额外的控制器
0 / 4 … 20 mA  (S-Connect PCB)
0 / 0.2...1V     (S-Connect PCB)





选配
0 / 4 … 20 mA Isolated (3kV/rms)
4-20mA , 最大负载 600Ω

0-2VDC  , 最小电阻负载 2kΩ

0-5VDC  , 最小电阻负载 2kΩ

0-10VDC , 最小电阻负载 2kΩ

选配:数字量输出

选配额外的控制器
RS 232        (S-Connect PCB)

RS 485       (S-Connect RS485 PCB)

集成

RS232
RS485

工作电压

3.3 6 V DC ± 5 %

10-26VDC, 推荐24VDC

电流

不加热
< 240mA@5V  ( average )

加热
Max 1.3A @24V

功耗

不加热
< 800 mW

加热
<11 W @24V for Type II/III

<9 W @24V for Type I (73)

<17 W @24V for Type I (113mm...153mm)

<21 W @24V for Type I (233mm)

<31 W @24V for Type I (333mm)

加热

选配额外的加热控制器

所有 FLOWEVO 都可配备

压力补偿

环境压力补偿

环境压力补偿

气室压力补偿 (选配)

定制化协议

不支持

支持





检测原理

非分散式红外(双光束)

测量范围

见列表

供气

流动式

尺寸

参考机械尺寸数据

软管连接

3mm 内径, 5mm 外径

响应时间 (T90)

大约12 s (@ 0.7 L/min)

分辨率 (@zero)

1 ppm ... 0.1 Vol.%

检测下限 (3sigma)

≤ 1 % FS (typically)

重复性

≤ ±1 % FS

线性误差

≤ ±1.0 % FS ( or ≤ ±1.5 % FS depend on version)

零点漂移

≤ ±2 % FS during 12 month /

满量程漂移

≤ ±2 % FS during 12 month /

温度漂移(零点)

≤ ±0,1 % FS per °C

温度漂移(满量程)

≤ ±0,15 % FS per °C

压力漂移

0,1 % up to 0,2 % Value per mbar

运行温度

0 °C up to 50 °C

存储温度

-20 °C up to 60 °C

环境湿度

0 % up to 95 % rel. Humidity / 相对湿度(非冷凝)

压力

800 ... 1200 mbar

预热时间

< 2 minutes / 分钟 (冷启动)

< 30 minutes full specification

流量

0,1 up to 1,0 L / min (const / 稳定流量)

数字输出

Modbus ASCII RTU TTL
2400-115.200 auto Baud/ auto Frame

Out 1 Signal output TTL

可选:模拟输出

0 / 4 … 20 mA     (With S-Connect)
0 / 0.2 ...1V       (With S-Connect V)

RS 232           (With S-Connect)

RS 485           (With S-Connect RS485)

运行电压

3.3 ... 6 V DC ± 5 %

驱动电流

< 240mA@5V  ( average / 平均 )

功率消耗

< 800 mW /
