气体精准定量分析综合解决方案

Solutions for precise quantitative analysis of gases

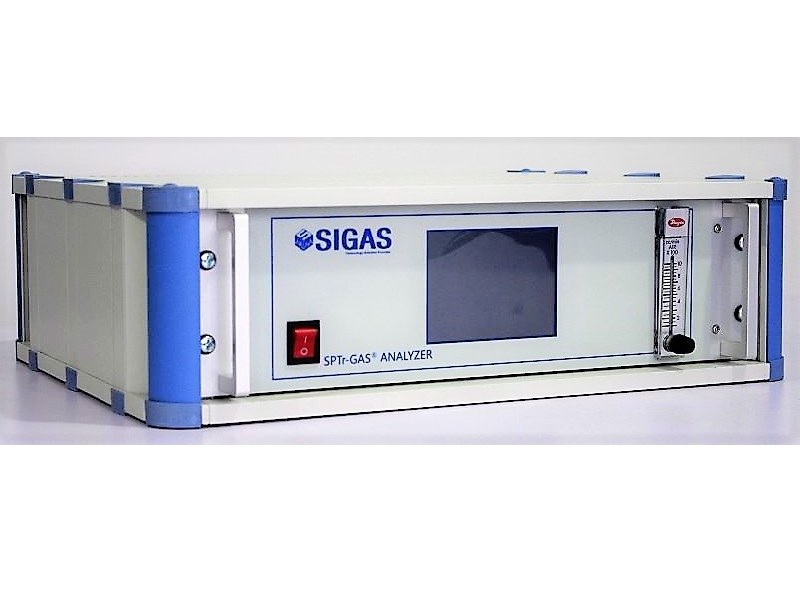

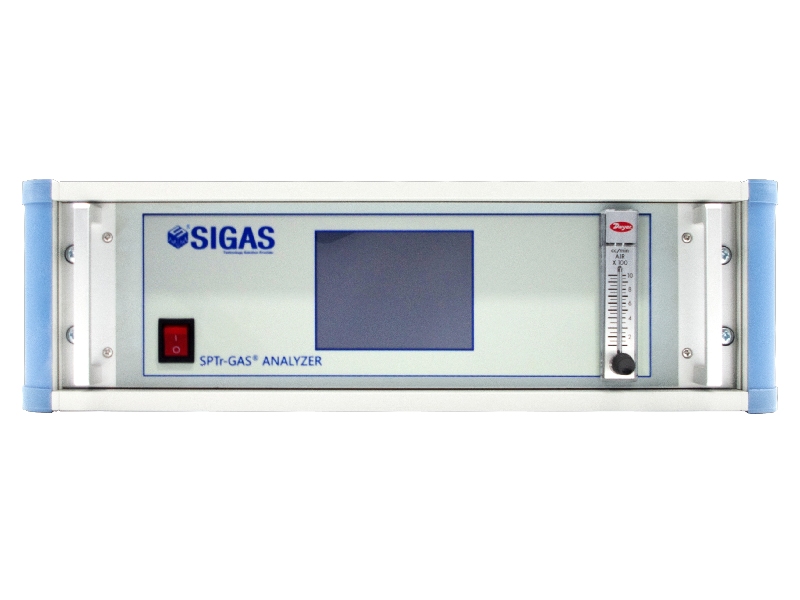

在线光声光谱气体分析仪

型号:SPTr-GAS® ANALYZER

舒茨 SPTr-GAS® ANALYZER光声痕量气体分析仪,配置触摸显示控制屏,菜单结构分布合理,直观友好的操作界面,所有状态显示,门限值和报警值都以模拟及数字方式提供。实时显示检测浓度曲线,全自动或手动零点校准,由客户自由选择。检测精度高,稳定性好,适用于各类痕量气体浓度检测场合。

您也可以发送邮件至邮箱info@sigas-group.com联系我们

产品详情

舒茨 SPTr-GAS® ANALYZER光声痕量气体分析仪,配置触摸显示控制屏,菜单结构分布合理,直观友好的操作界面,所有状态显示,门限值和报警值都以模拟及数字方式提供。实时显示检测浓度曲线,全自动或手动零点校准,由客户自由选择。检测精度高,稳定性好,适用于各类痕量气体浓度检测场合。

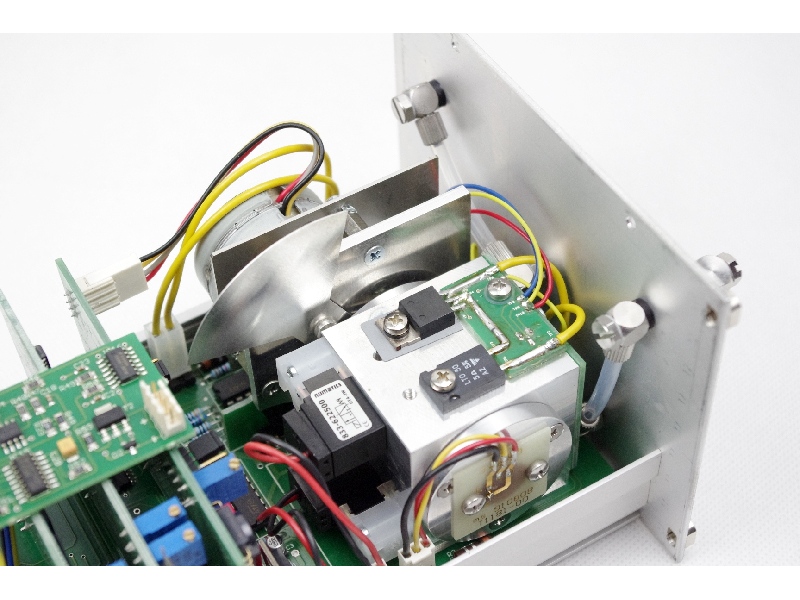

光声光谱法是基于光声效应的新型光谱技术,有别于传统的红外光谱技术,它将光信号有效转换成声信号,并通过精密微音器对声音信号的检测计算得到最终的气体浓度。由于光声光谱技术的特殊光学结构以及在信号采集、信号处理过程中的特殊计算过程,使此方法能高效采集微弱光声信号,并有效剔除背景信号的干扰,非常适用于痕量气体浓度检测领域,以及在复杂环境中的无干扰检测。

 应用方向:

▪ 工业在线监测(半导体、电力、化工、冶金等)

▪ 环境污染检测

▪ 现场检测及故障排查

▪ 废气检测

▪ 气体过程控制

▪ 空气污染检测

▪ 水中TOC检测

▪ 高炉气体检测

▪ 垃圾焚烧填埋

▪ 隧道气体检测




产品优势

有效屏蔽检测环境中湿度干扰:红外湿度检测模块直接配置在光声模块内部。

屏蔽温度不稳的干扰:光声光谱加热到50度并维持此温度下进行检测。

屏蔽其他气体干扰:通过检测微弱光声信号,通过精准信号放大并计算气体浓度

内部集成气泵和三个采样点自动控制阀

分析仪配置内部活性炭过滤器

每个检测点附近采样管上安装可更换滤尘器

根据不同种类气体,可自动用空气校准零点

技术指标

产品型号

SPTr-GAS® ANALYZER

检测原理

光声光谱  Photo acoustic

显示最低值

0.1 ppm (typical),  根据检测范围而不同

响应时间

周期时间< 20s

检测限值

< 0.01 % FS 根据检测范围而不同

预热时间

环境温度为20°C (68°F)时大约需要15分钟加热到50°C (122°F);

操作方式

触摸屏, 5.6” LCD

模拟输出



4mA~20mA (正常运行时)

2mA (预热或状态报警时)

模拟量输出范围

默认设置: 量程下限对应 4mA, 量程上限对应 20mA 用户可调

报警触点输出



6 路输出

可通过继电器输出分配功能分配以下信号: ž

x1 路设备故障错误报警 ž

x1 路自动校准时的样气采样控制电磁阀控制信号 ž

x1 路自动校准零点气控制电磁阀控制信号 ž

xN 路(N 为通道数)自动校准量程气控制电磁阀控制信号 ž

xN 路(N 为通道数)测量气体浓度上限/下限报警

继电器触点容量

1A触点(250V AC/2A,阻性负载)

通信

串口输出 RS232 (DB-9 母头) ž

RS485 modbus

工作电压

198~242V AC, 50/60 Hz 功率<125W

电源接口

EN60320 C1

保险丝

保险丝电流 3A,快速熔断型 保险丝尺寸:5mm x 20mm

机壳保护等级

IP41 (EN60529)

重量

无包装 10kg 左右 带包装 19kg 左右

进气流量

(0.2~1.2)L/min (流量波动需≤0.02 L/min) 注:光声光谱检测原理类型的仪表流量为(1.5~2.0)L/min

进气温度

(5~35)℃

进气压力

116 kPa (最大)

气体中水分

• 非冷凝

• 进气露点:5℃±0.1℃ (当测量通道包括SO2和/或者NO时这项是必需的)

气体中颗粒物

100µg/m³, ≤1µm

零点校准气

99.999% N2(氮气)

第三点校准气(中间点)

所测气体满量程的 0.375 ~0.625

满量程校准气(用户校准)

所测气体满量程的 0.75~1.25



检测气体量程类别:



气体

检测量程

线性误差

精度

背景气体

NH3

Ammonia

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

NH3

Ammonia

0…1 g/m3

0.1% FS

0.1% FS

Air or N2

C5H10

Cyclopentane

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C3H6O

Acetone

0…2000ppm

0.1% FS

0.1% FS

Air or N2

C2H6O

Ethyl Alcohol

0…2000ppm

0.1% FS

0.1% FS

Air or N2

C3H8O

Isopropyl Alcohol

0…1000ppm

0.1% FS

0.1% FS

Air or N2

CH4O

Methyl Alcohol

0…500ppm

0.1% FS

0.1% FS

Air or N2

NF3

Cyclopentane

0…20ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

N2O

Nitrous Oxide

0…500ppm

0.1% FS

0.1% FS

Air or N2

C2Cl4

PERC

0…800ppm

0.1% FS

0.1% FS

Air or N2

SO2F2

ProFume®

0…1 g/m3

0…1000ppm

1…150 g/m3

0.1% FS

0.1% FS

Air or N2

CCl3F

R11

0…500ppm

0.1% FS

0.1% FS

Air or N2

C2Cl3F3

R113

0…50ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C2F6

R116

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

CCl2F2

R12

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C2HCl3F2

R122

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C2HCl2F3

R123

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

CClF3

R13

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

CF4

R14

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

CHClF2

R22

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

CHF3

R23

0…150ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C8H8

Styrene

0…50ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

SO2

Sulfur dioxide

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

SO2

Sulfur dioxide

0…1000ppm

0.1% FS

0.1% FS

SF6

C8H20O4Si

TEOS

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C2HCl3F2

Toluene

0…100ppm

0.5ppm / 0.1% FS

0.1ppm / 0.1% FS

Air or N2

C2HCl3

TRI

0…1000ppm

0.1% FS

0.1% FS

Air or N2

CH3Br

Methyl Bromide

0…2 g/m3

0.1% FS

0.1% FS

N2 (only)

For other gas please contact us for more information.
