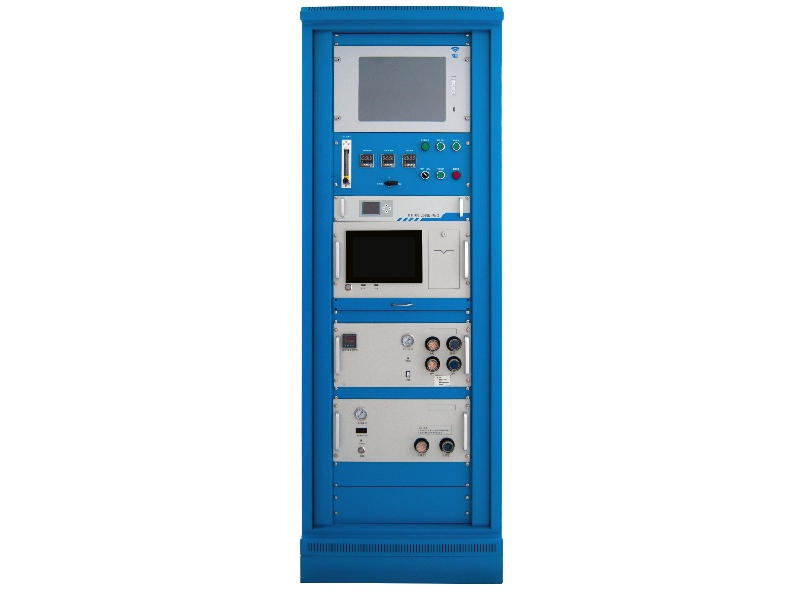

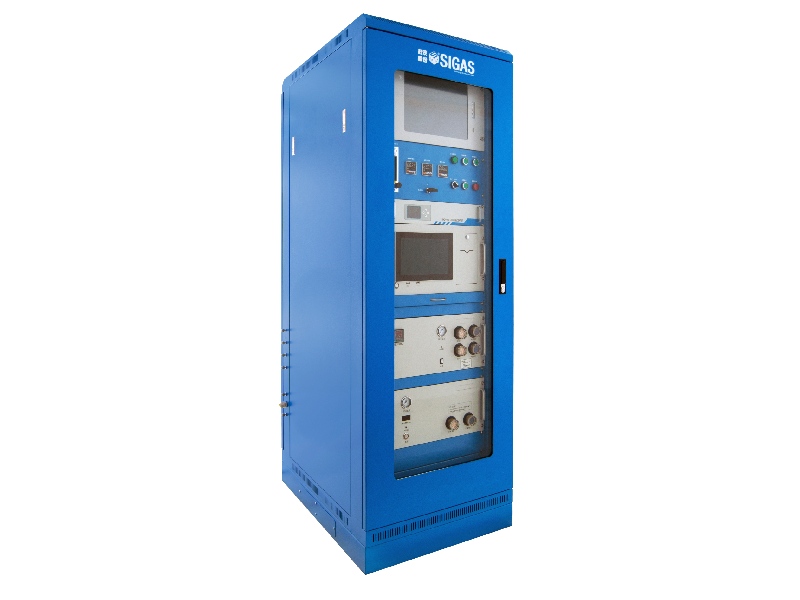

舒茨CGC-100 污染源挥发性有机物(VOCs)在线监测系统监测固定排放口非甲烷总烃以及特征因子污染物组份,同时可以实现与环保部门的监控设备联网。舒茨CGC-100 污染源挥发性有机物(VOCs)在线监测系统色谱分析仪采用氢火焰离子法(FID)检测技术,对VOCs污染物实时在线监测,可以根据不同企业的排放口工况、污染物种类、当地环保要求,可采用定制服务为客户提供最先进、最优化的VOC监测系统。
您也可以发送邮件至邮箱info@sigas-group.com联系我们
舒茨CGC-100 污染源挥发性有机物(VOCs)在线监测系统监测固定排放口非甲烷总烃以及特征因子污染物组份,同时可以实现与环保部门的监控设备联网。舒茨CGC-100 污染源挥发性有机物(VOCs)在线监测系统色谱分析仪采用氢火焰离子法(FID)检测技术,对VOCs污染物实时在线监测,可以根据不同企业的排放口工况、污染物种类、当地环保要求,可采用定制服务为客户提供最先进、最优化的VOC监测系统。
监测项目:
甲烷(CH4)、总烃(THC)、非甲烷总烃(NMHC)
苯系物(BETX),如苯、甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、异丙苯、苯乙烯等;
排放源中的其他特征挥发性有机物(含恶臭类有机物)
CGC-100 污染源挥发性有机物(VOCs)在线监测系统配有高端过程色谱仪,允许手动和全自动进样及分析,配置FID氢火焰离子检测器,在检测可燃碳氢化合物呈现良好线性度。
应用方向:
▪ 工业在线监测(半导体、电力、化工、冶金等)
标准方法: 采用FID气相色谱法(GC),是国际公认的VOCs检测标准方法;
全程高温伴热法:确保被测气体不冷凝,不结露,管路不堵塞,VOC组分无损失传送至分析仪测量,保证了测量数值的真实性及有效性。
灵活扩展:系统可监测总烃、非甲烷总烃、苯系物、恶臭等上百种有机废气,可根据不同客户的监测需求定制具有优越的扩展性;
自动化及智能化:可实现全系统的自动无人运行;
成套系统参数 | |
电源 | AC 220V±10%,50Hz±1Hz,8KW(包含系统设备和空调照明) |
仪表空气 | (0.4-0.6)MPa,耗气量15Nm3/h,露点:-20℃,无油,无水 |
输出信号 | DCA(4-20)mA;运行(自动、手动)、维护、故障;RS485,RS232,TCP/IP |
环境温度 | 室内15~35℃,室外-20~50℃ |
环境湿度 | 相对湿度:≤85%; |
大气压力 | 86-106kPa |
检测参数 | 非甲烷总烃浓度、苯、甲苯、二甲苯、温度、压力、流速 |
采样方法 | 完全抽取式+全程高温法 |
监测设备 | 在线气相色谱仪 |
分析柜 | 柜内配件:在线色谱、系统控制单元、系统分析气路单元;控制电源:220VAC;防护等级:IP55 |
采样探头 | 防护等级:IP65 |
样气组分测量 | |
在线气相色谱仪 | 检测器:FID 检出限:小于0.1mg/m3 量程:0-50/100/200/1000/5000mg/Nm3,可调 重复性:RSD ≤ 3% 线性偏差:≤5% F.S 示值误差:相对误差不超过10% |
分析周期 氢气发生器 氮气钢瓶 标气钢瓶 | 小于2分钟 氢气纯度:99.999%;氢气流量:20ml/min;工作压力:0.3Mpa; 氮气纯度:99.999%;氮气流量:45ml/min;工作压力:0--0.4Mpa; 标气组份:C3H8+CH4+N2,苯+甲苯+二甲苯+N2;标气流量:30ml/min;工作压力:0.2Mpa; |
温度压力流量检测 | |
温度 压力 流速 安装方式 | 测量方法:铂电阻;量程:0~300℃;精度:±0.5%FS 测量方法:压力传感器;量程:-5KPa~+5KPa;精度:±0.5%FS 测量方法:皮托管差压法;量程:0~40m/s;精度:±1% 法兰安装 |
