气体精准定量分析综合解决方案

Solutions for precise quantitative analysis of gases

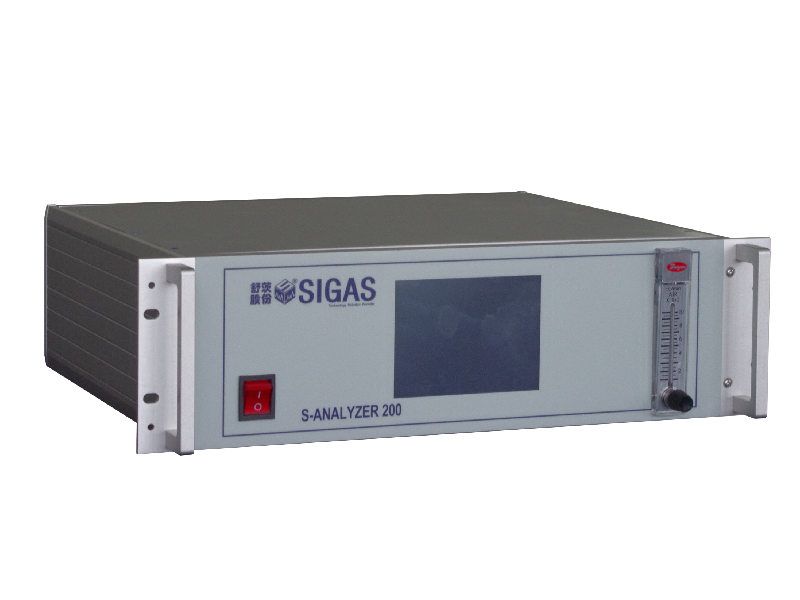

在线紫外气体分析仪

型号:SA-200 NDUV

舒茨 S-ANALYZER 200 NDUV 分析仪系列为标准19寸机箱的多组分气体分析仪,配置紫外吸收气体传感器,可同时检测五组份气体。分析仪配置触摸显示控制屏,菜单结构分布合理,直观友好的操作界面,所有状态显示,门限值和报警值都以模拟及数字方式提供。实时显示检测浓度曲线,适用于各类工业场合气体浓度检测。

您也可以发送邮件至邮箱info@sigas-group.com联系我们

产品详情

舒茨 S-ANALYZER 200 NDUV 分析仪系列为标准19寸机箱的多组分气体分析仪,配置紫外吸收气体传感器,可同时检测五组份气体。分析仪配置触摸显示控制屏,菜单结构分布合理,直观友好的操作界面,所有状态显示,门限值和报警值都以模拟及数字方式提供。实时显示检测浓度曲线,适用于各类工业场合气体浓度检测。

非色散紫外(non-dispersive ultra-violet,NDUV)技术,是一种通过滤光片对入射光进行滤光,以获取待测气体在紫外波段中的特征吸收波段,再将特征吸收波段的光通过分光仪分成两束,分别送入样品池和参考池,然后通过两个探测器对光强度进行探测,最后通过基于Lambert-Beer定律的双除法运算处理技术来获得待测气体浓度的光学技术。

我们使用AlGaN-LED作为非色散紫外的光源,可以覆盖360nm到230nm.并且为了延长紫外光源的寿命,我们使用特殊光源控制板 ,可延长紫外光源寿命至3年以上,解决了紫外光源易损耗的难点。

应用方向:

▪ 工业在线监测(半导体、电力、化工、冶金等)

▪ 环境污染检测

▪ 现场检测及故障排查

▪ 废气检测

▪ 气体过程控制

▪ 空气污染检测

▪ 垃圾焚烧填埋

▪ 隧道气体检测


产品优势

SA-200配置触摸控制屏,所有操作一手掌控

三屏幕显示来回滑动切换

屏幕1:数值状态显示,三组分气体同时显示浓度

屏幕2:详细数值显示,浓度单位、温度、压力

屏幕3:实时浓度曲线显示,浓度变化了然于心

校准菜单、报警值设置用密码控制,防止误操作

配置零点校准、满量程点校准、第三点校准保证较好线性度

中英文菜单自由选择,满足各类客户需求

一键恢复“出厂设置”,完美省去误操作后的返厂维修过程

标准19寸机箱,机架式、台式,任意选择,使用各类工业现场和实验室检测

过滤器现场无拆卸更换,完美适用于各类24小时不停机工业现场

技术指标

产品型号

S-ANALYZER 200 V5.0 NDUV

通道

最多5个检测通道。通道配置参见分析仪铭牌或出厂检测报告。

响应时间

通常:<25s  (60 L/h 稳定流量下测得)

预热时间

环境20℃时3min~30min (根据不同检测器配置)

分辨率



通常:

0.01% (0.001% BMBT O2 通道)

0.1 µmol/mol

操作方式

触摸屏, 5.6” LCD

模拟输出



4mA~20mA (正常运行时)

2mA (预热或状态报警时)

模拟量输出范围

默认设置: 量程下限对应 4mA, 量程上限对应 20mA 用户可调

报警触点输出



6 路输出

可通过继电器输出分配功能分配以下信号: ž

x1 路设备故障错误报警 ž

x1 路自动校准时的样气采样控制电磁阀控制信号 ž

x1 路自动校准零点气控制电磁阀控制信号 ž

xN 路(N 为通道数)自动校准量程气控制电磁阀控制信号 ž

xN 路(N 为通道数)测量气体浓度上限/下限报警

继电器触点容量

1A触点(250V AC/2A,阻性负载)

通信

串口输出 RS232 (DB-9 母头) ž

RS485 modbus

工作电压

198~242V AC, 50/60 Hz 功率<125W

电源接口

EN60320 C1

保险丝

保险丝电流 3A,快速熔断型 保险丝尺寸:5mm x 20mm

机壳保护等级

IP41 (EN60529)

重量

无包装 10kg 左右 带包装 19kg 左右

进气流量

(0.2~1.2)L/min (流量波动需≤0.02 L/min) 注:光声光谱检测原理类型的仪表流量为(1.5~2.0)L/min

进气温度

(5~35)℃

进气压力

116 kPa (最大)

气体中水分

• 非冷凝

• 进气露点:5℃±0.1℃ (当测量通道包括SO2和/或者NO时这项是必需的)

气体中颗粒物

100µg/m³, ≤1µm

零点校准气

99.999% N2(氮气)

第三点校准气(中间点)

所测气体满量程的 0.375 ~0.625

满量程校准气(用户校准)

所测气体满量程的 0.75~1.25
