气体精准定量分析综合解决方案

Solutions for precise quantitative analysis of gases

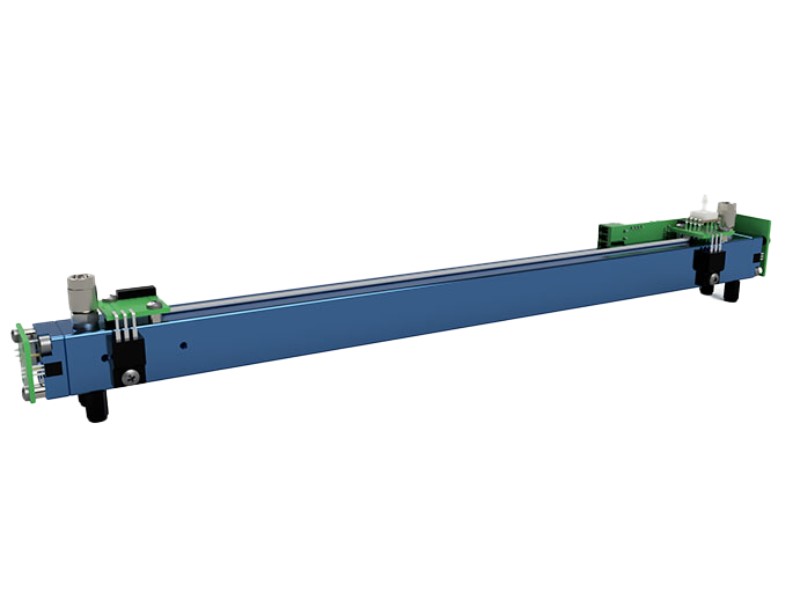

总碳氢TOC红外气体传感器

型号:SILAREX - TOC

SILAREX - TOC为高端红外气体检测模块,使用非分散红外检测技术NDIR,能同时检测多达3种不同量程的二氧化碳气体,每个量程段都有相应的精度,是单组份和多组份气体检测应用的理想选择。模块光学结构设计简洁,采用坚固耐用的机械结构,集成方便,由微处理器实现信号数字化处理。并集成温度和压力补偿传感器,有效补偿检测干扰信号,达到高精度、高稳定性检测。

您也可以发送邮件至邮箱info@sigas-group.com联系我们

产品详情

SILAREX - TOC为高端红外气体检测模块,使用非分散红外检测技术NDIR,能同时检测多达3种不同量程的二氧化碳气体,每个量程段都有自己的准确性,是单组份和多组份气体检测应用的理想选择。模块光学结构设计简洁,采用坚固耐用的机械结构,集成方便,由微处理器实现信号数字化处理。并集成温度和压力补偿传感器,有效补偿检测干扰信号,达到高精度、高稳定性检测。

总有机碳(TOC)是有机化合物中碳的量,它经常被用作水质或者制药生产设备清洁度的非特异性指标。 TOC分为一种快速、精确的方法来评估废水潜在污染,将替代传统、但漫长的其它方法,比如生化需氧量(BOD)、以及化学需氧量(COD)测试。

随着我国高参数、大容量火力发电机组的不断建设和投运,对锅炉中的水汽品质也提出了更高的要求,其中对TOC的控制成为一个重要的指标。国外火电机组的水汽标准中有着严格的规定,例如在欧洲,TOC已作为通用要求的监测参数被广泛施行。在我国颁布的《火力发电机组及蒸汽动力设备水汽质量》GB/T12145-2008中也增加了对补给水中TOC含量的控制标准。这既可以算是对TOC检测的一次深刻挖掘,也可以弥补COD单一指标的缺陷。

非色散红外分析(NDIR)方法提供了在TOC分析中检测CO2的唯一可行的抗干扰方法。使用NDIR的主要优点是它直接并且准确测量了氧化反应器中有机碳氧化产生的CO2,而不依赖于二次修正效应的测量,比如在电导率测量中使用的测量方式。

NDIR探测器采用流通气室技术,氧化物不断流入和流出探测器。通常采用4.26µm(2350cm-1)左右的、特定于CO2的红外光吸收峰,该吸收峰的气体吸收通过探测器来测量。当气体继续流入和流出探测单元,通过对样本中总体CO2浓度值进行积分和相关计算,测试结果的累加值会形成波峰。

检测气体和范围:

二氧化碳 CO2

量程

线性误差

检测下限

0 - 100 ppm

±2ppm

0.15ppm

0 - 1000 ppm

±20PPM

0.4ppm

0 - 10000 ppm



±100PPM

8ppm

输出



0-10000ppm

0-100ppm/±2ppm 100-1000ppm/±20ppm 1000-10000ppm ±100ppm

0.15ppm


产品优势

三个测量范围,每个测量范围都具有相应的精度

一个数值全量程输出

低检测限为0.15ppm,传感器为10000ppm满量程范围

适配所有TOC范围的未知样品分析应用

可选配带恒温外壳的版本,降低预热时间和提高温度稳定性

传感器体积小,易于安装

配备压力补偿

协议支持Modbus ASCII/RTU

红外光源为电调制光源,输出脉冲光,光源不含任何机械运动器件

光源表面覆盖氟化玻璃,避免气室内气体对光源影响,以及外界环境对光源污染

气室尺寸和配置需要根据具体的检测气体和范围来决定(工艺)

气室内壁采用高度抛光铝合金材料(工艺)

传感器集成进气口和出气口

技术指标

检测原理

非分散式红外(双光束)

测量范围

见列表

供气

流动式

尺寸

参考机械尺寸数据

软管连接

3mm 内径, 5mm 外径

加热

内部42°C

响应时间 (T90)

< 8sec @0.7 l/min (默认)

重复性

≤ ±1 % FS

线性误差

≤ ±1 % FS ( 或 ≤ ±1.5 % FS 视版本而定)

稳定性

< ±2% [FS] @1000h

运行温度

0 °C 到 40 °C

存储温度

-20 °C 到 60 °C

环境湿度

0 % 到 95 %  相对湿度(非冷凝)

环境压力

800 ... 1150 mbar

预热时间

< 2 分钟 (冷启动)

< 30 分钟 取决于隔热和环境温度

流量

0.2 到 1.0 L / min (稳定流量)

进气温度

2 ... +42°C

进气湿度

5°C 最大 ±1K (需要冷凝器)

数字输出

Modbus ASCII RTU TTL
2400-115.200 auto Baud/ auto Frame

运行电压

24 VDC  ±0.3V

驱动电流

240mA / max 1.5A 加热时

功率消耗

< 800 mW / max 36W 加热时
